经典仪器介绍

高级综合模型系统ECS
Emergency Care Simulator

型号：ECS-100

详情：
ECS诞生于美国宇航局NASA属下的研究所――医学教育科技公司（METI）。ECS为当前世界上对人的生理功能达到最佳模拟的高端模型人。

功能：
基本特点：身高178cm的成年男性，解剖标志明显，胸部具有逼真的模拟肋骨结构且具有独特的医患对话功能，可进行问诊练习。
神经系统方面：眼睑可以眨动、瞳孔大小可变化，行临床眼部检查和护理操作。


呼吸系统方面：气道解剖精确，可模拟舌后缀、喉头水肿、喉痉挛、气道阻塞以及左右支气管等各种呼吸道梗阻的临床情况，练习难度可调节，颈部器官还可行环甲膜穿刺及气管切开练习；双肺具有顺应性，具有自主呼吸和机械通气功能；听得到呼吸音，呼吸频率根据治疗的效果而变化，同时可进行人工呼吸、胸外按压等治疗的操作练习。经口腔或鼻腔气管插管，有通气正常及通气异常情况下不能插管两种临床情况，可行气胸减压及胸腔闭式引流操作。

循环系统方面：全身可以触及双侧的颈动脉、挠动脉、肱动脉、股动脉、动脉。足背动脉等12处动脉搏动，而且脉搏的捕动强度对血压的强度和胸外按压的效果会产生相应的变化，可以听诊心音、Korotkoff音等。五导联心电监护可以真实模拟各种临床不同的心率失常波形，并进行相关的除颤及起搏治疗。常规操作练习包括了心包穿刺、中心静脉及左侧股静脉插管、静脉注射、皮下注射、肌肉注射。

消化系统方面：可听到肠鸣音、进行诊断性腹穿和腹腔灌洗练习。

泌尿生殖系统方面：练习专科护理操作，男女生殖器可以互换。

药物动力学方面：有58多种静脉注射药物的药物动力学和药效学的预置程序构成了药理学的模型。肋前静脉，右颈内静脉和股静脉的三个静泳注射部位可用于静脉注射药物。二种注射方法可由PC机系统控制。

病例软件设计和编辑方面：可设置不同患者基本情况，通过改变系统预先设置的五种标准化患者，进行各种病例分析、临床操作的培训和考核。要求模型软件已经包含以下的病例：下壁心肌梗塞，前壁心肌梗塞，不稳定性心绞痛伴心搏骤停，严重哮喘（年轻人），COPD加重伴呼吸衰竭，哮喘伴气胸，脾破裂伴气胸，硬膜下出血伴昏迷，充血性心衰伴肺水肿，肺炎伴细菌性休克，胸部刺伤，有机磷中毒。使用者可自行设定各种在临床中常见、罕见的病例。

综合模拟人
Human Patient Simulator

型号：HPS-010

详情：

【HPS可满足的教学要求】
1、运用护理救治程序对急、重症病人提供全面、安全、系统的整体救护；
2、利用住院医师规范化培训的原则对护理本科生行深层次的培训，利用国际新培训模式进行教学；
3、利用HPS对生理学最贴切的模拟，设置护理不同病情、不同病种乃至不同人群的模拟病人，进行生命功能、生命体征的监测和控制的训练，以达到无风险高质量的教学目的；
4、具备急、难、重症监护的基本原则和监护技能，掌握各种监护设备的结果诊断和设备的使用；
5、全面培养住院医师以及高年级本科生在危急救助时的团队合作意识。
6、主要进行的培训项目包括：
护理基础技能教学实验（心血管、呼吸、内外科）
生理学模拟教学实验
药理学领域模拟教学实验
麻醉、急救、重症监护领域模拟教学实验
护理教学模式研究、课程改革研究

功能：
（一）、基本特点：成年男性, 身高178cm。体表解剖标志明显，胸部具有逼真的模拟肋骨结构。具有独特的对话问诊功能。
（二）、生命体征：双侧对称的脉搏（6对）；无创血压（可测量）；心肺音；肠鸣音；瞬目功能。
（三）、药物代谢动力学系统：可进行常用药物的各种剂量的模拟治疗；可模拟不同药物的多种给药途径；可选择多种液体治疗方案进行模拟补液治疗；真实模拟人类的药物代谢动力学特点，治疗方案使模型人生理学系统会产生相应的变化；模拟人HPS对目前护理所有领域的用药会产生自动的识别和相关的反应并可以编辑新的药物。进行相关药物的药理学实验工作。
（四）、生理学系统——所有操作功能会自动引发生理学的改变，所有的症状和体征相互关联，相互影响。
1．神经系统： 眼睑可瞬目，瞳孔具有对光反射，大小可根据病情发生变化，
2．呼吸系统：气道解剖可模拟舌后坠、喉头水肿、喉痉挛、气道阻塞、左右支气管阻塞等，并且可通过笔记本电脑予以控制；可行环甲膜穿刺及气管切开练习；肺具备顺应性，具有自主呼吸及机械通气两种功能，可真实感觉到呼气时嘴部的气流，且胸部伴有相应起伏，可闻及呼吸音，且呼吸频率根据治疗的效果而变化；可呼出CO2，且CO2呼出量随心输出量及肺泡，CO2交换量的变化而变化；可进行人工呼吸，胸外心脏按压治疗；可经口腔或鼻腔气管插管，牙齿可拆卸；插管错误会导致呼吸暂停、胸廓下陷、胃扩张；模型人的生理状况可根据治疗效果产生相应的变化；左右独立的胸腔及左右独立的肺设计，可行双侧气胸减压及胸腔闭式引流操作。
3．心血管系统 ：可触及双侧颈动脉、桡动脉、 肱动脉、股动脉、腘动脉、足背动脉的动脉搏动；脉搏搏动的存在与消失受血压调节；可闻及心音；可对心电图、动脉血压、肺动脉血压、中心静脉压、心输出量、心率及血氧饱和度、体温等生命体征进行监测及记录，并显示血压波形；五导心电监护，可模拟各种心律失常波形；可使用真实设备进行电除颤及起搏治疗；可行心包穿刺练习。
4．消化系统：可进行诊断性腹穿及腹腔灌洗练习；肠鸣音等。
5．泌尿生殖系统：男、女生殖器可互换；可行导尿练习

（五）、护理操作——所有操作功能会自动引发生理学的改变，所有的症状和体征相互关联，相互影响。
各种难度的气管插管、人工通气、氧疗、麻醉管理、静脉注射及用药管理、肌肉注射、血压测量、导尿、除颤/体外起搏、胸外心脏按压、液胸引流、气胸减压、心包穿刺引流、腹腔灌洗、环甲膜穿刺。

儿童版模拟人
PEDI Emergency Care Simulator

型号：PEDIASIM

详情：儿童仿真模拟人体表解剖标志明显，胸部具有逼真的模拟肋骨结构。双侧对称的可触及的脉搏；无创血压；心肺音；肠鸣音；瞬目功能。结合儿童自身生理、病理生理及药理学特点，运用生理驱动技术，功能强大。真正模拟具有年龄特征的儿童疾病及创伤等，可培养学生在儿童救治过程中的综合思考、处理问题等能力，非常适合儿科临床教学与技能训练。

适用学科：小儿急救医学、小儿危重症医学、小儿内科学、小儿外科学、小儿护理学、药理学
适用人群：研究生、实习医生、儿科及各科住院医生、急救中心医生、麻醉医生、进修医生、护士
适用范围：临床教学、执业医师的培训、各种考核和急救知识的普及



超速离心机

基本特征
年龄：6岁
身高：115cm
体重：20kg
性别：男女外生殖器可互换
体位：仰卧位、侧卧位及坐位等
其他：可发声、模拟分泌物，如：眼泪，唾液和耳分泌物

超速离心机
HITACHI CP80WX

技术参数

1. 钛金属定角转头P80AT:80000rpm，615000g，8*12ml；
2. 水平转头P40ST:40000rpm，284000g，6*13ml；3.5ml 厚壁离心管及其适配器；5.9ml 离心管.
3. 温度范围0-40℃，全自动热封装置1个



超速离心机
Beckman Coulter Optima L-100XP



技术参数

1. 100 Ti 定角转头：100,000 rpm，802,400 g，8x6.5mL快封管
2. SW 40 Ti水平转头：40,000 rpm, 285,000 xg,6x14mL
3. SW60 Ti水平转头：55,000 rpm,368,000 g, 6 x 5 mL

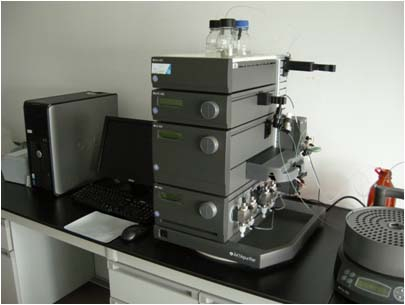

层析系统
GE AKTApurifier 10


技术参数

1. 紫外、可见光检测器波长范围：190-700nm，可同时监测3个波长
2. 电导检测器范围1S/cm-999.9mS/cm
3. PH检测器：0-14
4. 流速：0.001-10 ml/min，混合腔体积0.6ml、2ml
5. 压力范围：0-25 MPa
6. 具有自动收集馏份功能



多标记分析仪
TECAN Infinite F500

技术参数

1. 紫外吸收波长范围260、280nm
2. 荧光波长范围: excitation 滤片（360/35、485/20、465/20），Emission 滤片（535/25、590/20、670/25）灵敏度：0.04fmol顶读；＜0.4fmol荧光素底读，
3. 时间分辨荧光（铕）波长范围：excitation 滤片（340/35），Emission 滤片（544/25、612/10、）。灵敏度：4amol/孔铕元素，顶读
4. 荧光偏振波长范围：excitation 430/35；Emission 535/25；准确度＜2mP
5. 化学放光: 长效化学发光、闪光化学发光、双重化学发光、生物化学发光能量转移
6. 可读6、12、24、48、96、384孔板；温控模块：5-42℃



多功能酶标仪
Molecular Devices M5

技术参数

1. 紫外－可见光吸收波长范围200-1000nm,1nm递增；
2. 荧光波长范围: 250-850nm，波长精度: 1nm；带宽（激发，发射）：9nm,15nm；精确度：顶读96孔板相当于1fmol/well FITC；灵敏度：＜5PM荧光素，96孔板、顶读；＜20PM荧光素，96孔板、底读
3. 时间分辨荧光波长范围：250-850nm,1nm递增；灵敏度：100fm铕元素顶读
4. 荧光偏振波长范围：400-750nm,1nm递增。准确度＜5mpSD(1nM荧光素
5. 化学发光:长效化学发光；96或者384孔板顶部读数萤火虫荧光素酶检测下限低于2fg/孔
6. 可读6、12、24、48、96、384孔板



激光共聚焦显微镜
Zeiss LSM 710

技术参数

1. 激光器： 红激光HeNe激光器：633nm； 绿激光HeNe激光器；543nm ；  蓝激光Ar多线激光器：458、488、514nm ；近紫外固体激光器：405nm
2. 扫描头： 荧光检测器范围400nm-800nm；光谱型检测通道：光谱型荧光检测通道≥4个，能够进行可见光范围一次性全光谱扫描；光谱分光方式：光栅分光或棱镜分光；  通道性能：所有荧光通道和DIC通道可同时进行扫描，能够实时叠加；  灰度级：最大图象数据化深度≥16 Bit；光谱扫描速度：512X512≥ 5帧/秒
3. 全自动倒置荧光显微镜： 10×、20×、40×物镜，40×水镜、63×油镜，100×油镜，配备3个荧光滤片：Rhodamin（EX 546/12；EM 575-640），GFP（EX 470/40；EM 525/50），DAPI（EX 365；EM 445/50）
4. 活细胞恒温培养系统：   温度控制范围：室温至60℃，精度0.1℃；  CO2浓度控制范围1%-8%，精度0.1%；可放置6孔板、24孔板、玻片、35mm和60mm培养皿
5. 基础软件Zen 2008和标准应用软件包



落地式高速冷冻离心机
HITACHI CR22GIII

技术参数

1. R10A3角转头：Max10000rpm, 18800g；6*500ml; Max8000rpm，6*250ml;
2. R20A2角转头：Max20000rpm, 48000g，8*50ml；Max15000rpm, 8*15ml
3. 温度范围-20-40℃



全自动冰冻切片机
MICROM HM550VP


技术参数

1. 样品温度控制: +10℃至-50℃；冷冻室温度控制： -10℃至-35℃； 快速冷冻站，（取决于冷冻室温度）：.降至-35℃；带珀尔帖元件有效制冷的快速冷冻站降至-60℃
2. 除霜：自动除霜，带温度控制可调节的手动立即除霜
3. 切片厚度范围1-500mm；精制切片厚度范围1-100mm；切片精度1mm适用于1-10mm；2mm适用于10-20mm；5mm适用于20-70mm；10mm适用于70-100mm
4. 修片厚度范围5-500mm；切片精度： 5mm适用于5-10mm；10mm适用于10-100mm； 20mm适用于100-200mm；.50mm适用于200-500mm



实时定量PCR仪
Roche Light Cycler 480



技术参数

1. 样本及反应：96孔模块： 96孔板反应体积为10－100ul。
2. 支持多种检测模式，包括荧光染料（SYBR Green I）、SimpleProbe探针、单色水解探针、多色水解探针、单色HybProbe探针、多色HybProbe探针。
3. 5色荧光检测通道: Cyan 500(450-500)、FAM(483-533)、HEX(523-568)、Red 610(558-610)、cy5(615-670)、支持常见的荧光染料，可在同一反应管中定量多个靶序列，允许加入内对照，并具有颜色补偿功能，消除染料间干扰，定量更准确。
4. 温度参数：最大升温速率可达4.4ºC /s；最大降温速率可达2.2ºC /s；温度变化范围：37－95 ºC；升降温速率连续可调。



实时定量PCR仪
BIO-RAD IQ5

技术参数

1. 样本及反应：96孔模块： 96孔板反应体积为15－100ul。
2. 支持多种检测模式，包括分子信标探针、TaqMan荧光探针、FRET探针、SYBR Green1荧光染料等。
3. 5 色荧光检测通道:515-545、565-585、575-595、610-640、670-700；支持常见的荧光染料485/20X 530/30M Fluorescein (FAM),SYBR Green I；530/30X 575/20M HEX, TET, VIC, JOE；545/30X 585/20M TAMRA/Cy3；575/30X 625/30M Texas Red, ROX；630/30X 685/30M Cy5, LC640。
4. 温度参数：最大升温速率可达3.3ºC /s；温度变化范围：4－100 ºC；温度梯度范围40-100ºC。跨度1-25ºC，梯度精确性0.4ºC
